Obilné elevátory
Integrácia dávkovania do technologického procesu príjmu, presunu alebo spracovania obilia.
AGROPRIEMYSEL · DÁVKOVANIE · PLC · AUTOMATIZÁCIA

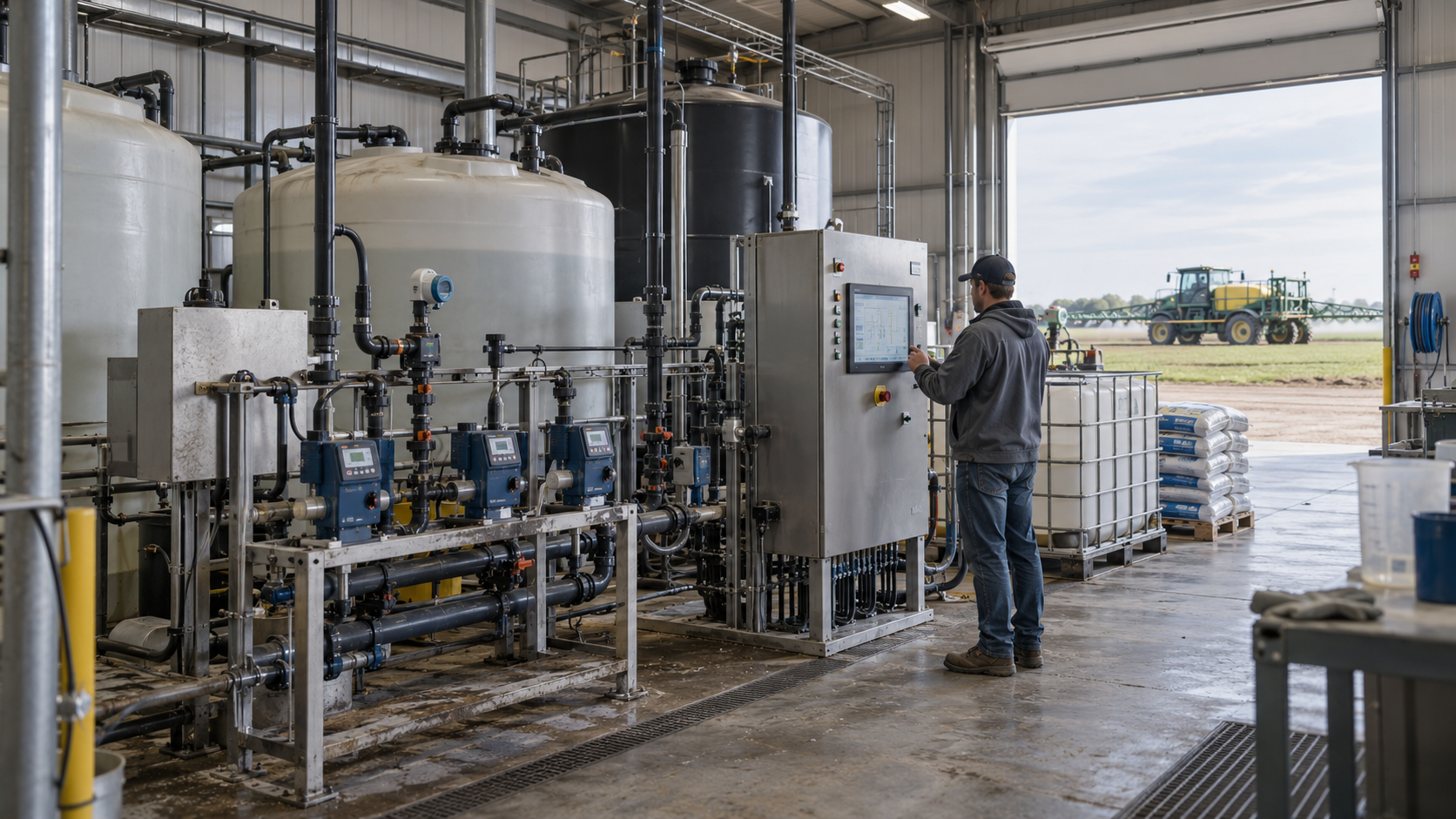

Automatický systém dávkovania prípravkov na ošetrenie poľnohospodárskych plodín
INFOCOM vyvinul automatizované riešenie na presné dávkovanie insekticídnych prípravkov pri ošetrovaní skladovaných poľnohospodárskych plodín. Systém sa môže integrovať do riadenia elevátora a podľa aktuálneho množstva spracovávanej plodiny automaticky určuje potrebné množstvo prípravku.
Automaticky
dávka sa určuje podľa aktuálneho objemu spracovávanej plodiny
2–20 μm
veľkosť jemných častíc pri použití dvojzložkových dýz
PLC
riadenie systému na báze SIMATIC S7-1200
OBLASTI POUŽITIA
Kde možno systém dávkovania využiť
Riešenie je určené najmä pre prevádzky, v ktorých je potrebné presne dávkovať prípravok počas manipulácie alebo spracovania skladovaných plodín.
Sklady obilia
Automatizované ošetrenie skladovaných zásob podľa aktuálneho prevádzkového režimu.
Zariadenia na spracovanie obilia
Presné dávkovanie prípravku v nadväznosti na množstvo materiálu prechádzajúceho technológiou.
Skladové prevádzky
Nasadenie v objektoch, kde sa skladujú a technologicky ošetrujú poľnohospodárske komodity.
PRINCÍP ČINNOSTI
Dávka sa prispôsobuje aktuálnemu výkonu technológie
Systém prijíma údaje z automatizovaného riadenia elevátora o množstve spracovávanej plodiny za hodinu. Na základe týchto údajov automaticky určí potrebné množstvo insekticídneho prípravku.
Tým sa dávkovanie viaže na reálny technologický tok materiálu a nie na manuálny odhad obsluhy.
TECHNICKÉ RIEŠENIE
Dosing Box, PLC Box a zásobník prípravku
Stanica je fyzicky a funkčne rozdelená na dve technologické skrine a samostatnú nádrž s insekticídnym prípravkom.
Príprava médií a dávkovanie
Súčasťou je jednotka prípravy stlačeného vzduchu, prívod vody so zvýšením a stabilizáciou tlaku, jednotka dávkovaného prívodu insekticídu a snímače tlaku v prívodných vedeniach.
Automatické riadenie systému
Riadiaca časť obsahuje PLC SIMATIC S7-1200, ovládací panel a prvky napájania, spínania a elektrickej ochrany zariadenia.
Zásoba insekticídneho prípravku
Samostatná nádrž zabezpečuje pracovnú zásobu prípravku, z ktorej dávkovacie čerpadlo vytvára tlak potrebný pre jeho presné dávkovanie do systému.
APLIKÁCIA PRÍPRAVKU

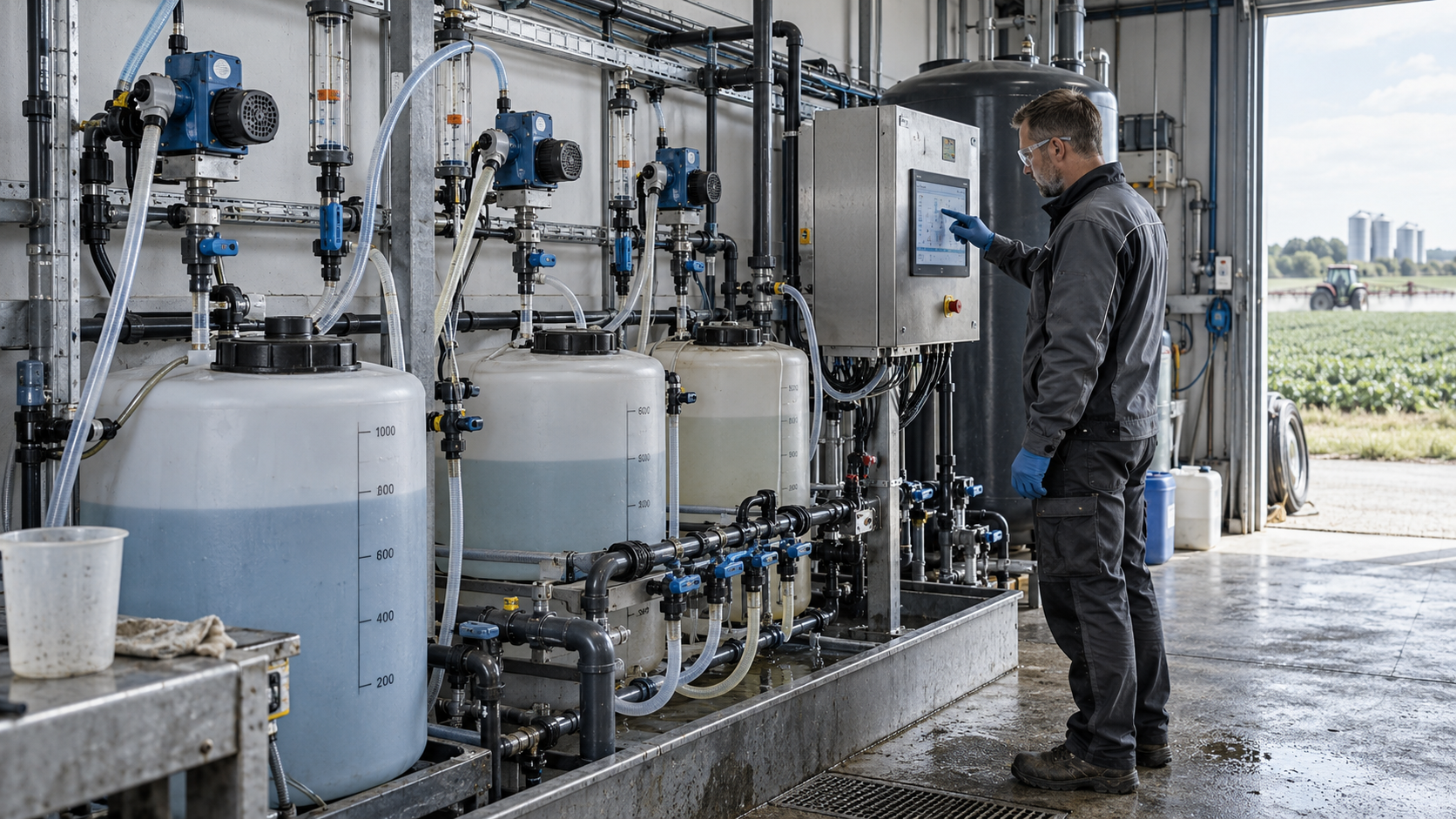

Jemné rozptýlenie pomocou dvojzložkových dýz
Pri aplikácii insekticídov systém využíva dvojzložkové dýzy. Podľa nastaveného tlaku vzduchu a prietoku prípravku dokážu vytvárať jemné častice približne od 2 do 20 mikrónov.
Tlak v potrubí s prípravkom zabezpečuje dávkovacie čerpadlo. Konkrétne nastavenie systému závisí od technologického procesu a používaného prípravku.
PREVÁDZKOVÝ PRÍNOS
Menej manuálnych zásahov pri dávkovaní
Automatizované dávkovanie pomáha obmedziť závislosť výsledku od manuálneho nastavovania a lepšie prispôsobiť množstvo prípravku aktuálnemu spracovávanému objemu.
Presnejšie dávkovanie
Potrebná dávka sa určuje z prevádzkových údajov o aktuálnom množstve spracovávaného materiálu.
Nižší vplyv ľudského faktora
Automatizovaný proces znižuje počet manuálnych krokov, ktoré musí obsluha vykonávať počas bežnej prevádzky.
Jednoduchšia obsluha
Bežná údržba sa podľa pôvodného riešenia sústreďuje najmä na periodické čistenie dýz a udržiavanie pracovnej hladiny prípravku v nádrži.
INTEGRÁCIA DO PREVÁDZKY
Samostatná stanica alebo súčasť automatizácie elevátora
Pri návrhu je potrebné zohľadniť existujúci riadiaci systém, dostupné procesné údaje, požadovaný bod aplikácie, spôsob zásobovania médiami a prevádzkové podmienky objektu.
KONZULTÁCIA RIEŠENIA
Potrebujete automatizovať dávkovanie prípravkov pri spracovaní obilia?
Pošlite nám informácie o type prevádzky, spracovávanom množstve, existujúcom PLC/SCADA systéme a požadovanom mieste aplikácie. Na základe vstupných údajov vieme navrhnúť ďalší technický postup.
